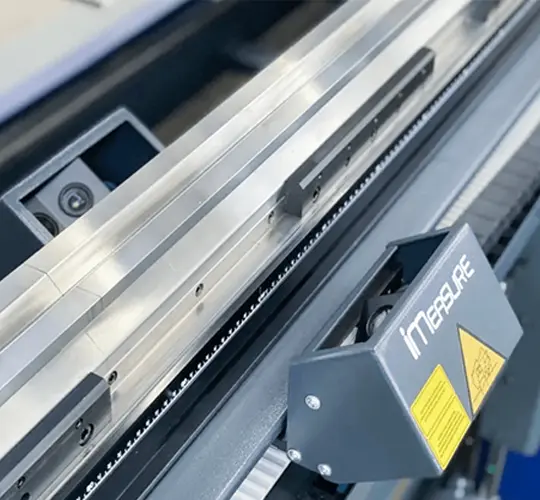

Sistema de medição de ângulo Iris Plus

measurement of bending 1

A medição e correção precisas do ângulo são essenciais para a fabricação de chapas metálicas de precisão, especialmente durante o processo de flexão, e o IRIS Plus é um sistema de ponta projetado para as aplicações mais desafiadoras neste campo. Esta unidade de última geração é equipada com um conjunto de transmissor e receptor de laser, montado no feixe superior da máquina de dobra. Além disso, o IRIS Plus possui uma câmera digital de alta velocidade e um sistema de processamento de dados de imagem contido na unidade receptora. Esses componentes trabalham juntos em tempo real para garantir que o ângulo de flexão seja medido com precisão e que quaisquer correções automáticas necessárias sejam realizadas em tempo hábil.


  • Moldes diferentes podem ser combinados com várias aberturas em V que variam de 8mm a 35mm.

  • Resultados de precisão ideal (3,6 metros ou menos)

  • Nenhuma colisão com a peça de trabalho

  • Medição em peças de trabalho com aberturas possíveis

  • Correção de ângulo em tempo real IRIS Plus Equipamento vital para as aplicações mais exigentes.

  • O princípio de medição do ângulo sem contato garante que o sistema permaneça confiável mesmo sob cargas pesadas.

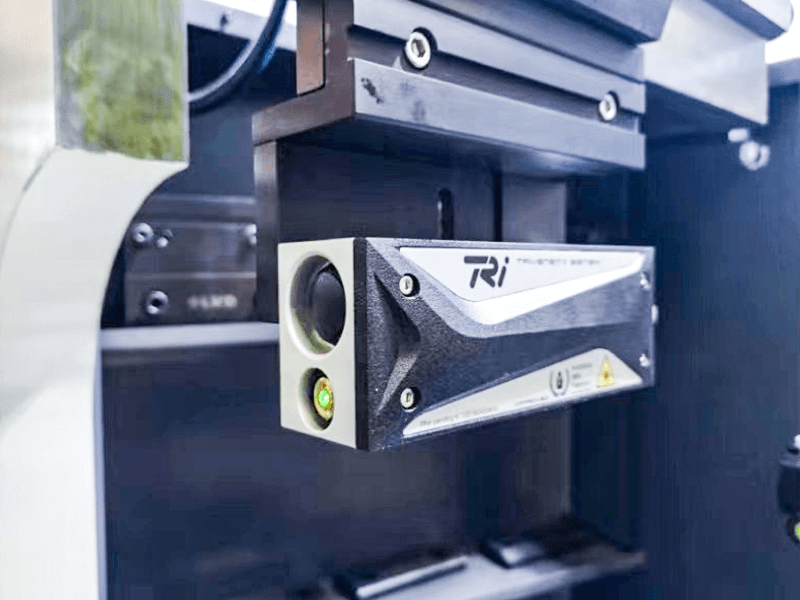

Sistema de medição do ângulo de inspeção do laser

measurement of bending

Os sistemas de medição de ângulo a laser medem trabalham com a Data-M Engineering para fornecer medições precisas do ângulo de flexão após uma única operação de flexão. Esses sistemas assistidos a laser totalmente automatizados são personalizados para máquinas de dobra CNC. Com o recurso LaserCheck, eles podem determinar com precisão o ângulo de flexão com precisão superior a 0,1 °, independentemente das propriedades ou espessura do material. Esse nível de precisão não estava disponível anteriormente na indústria.


  • Distância de trabalho variável

  • Larguras de molde até 60mm sem ajuste

  • Compensação de altura automática

  • Transferência rápida de imagem via GigE

  • Lente de montagem em S (baixa distorção/foco fixo/abertura fixa)

  • Faixa de medição 0 ° - 180

  • Alta profundidade:

  • Feixe de laser projetado na superfície de folha de metal

  • A câmera detecta o feixe de laser

  • O ângulo entre o feixe e o eixo da câmera determina o ângulo de flexão.

  • Cálculo de rebote de redução de força

  • Correção automática do ângulo
