Aplicações de freios de imprensa em acordos de segurança

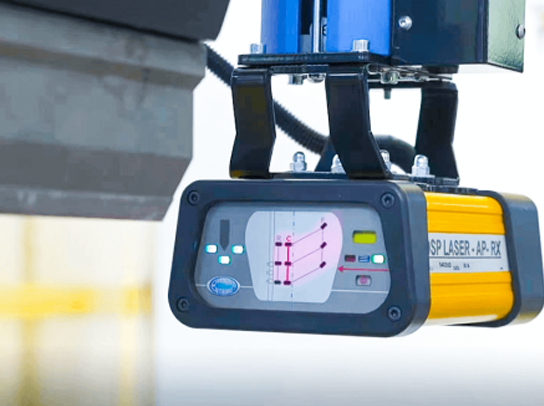

Se a segurança é sua principal prioridade, você deve integrar DSP®Proteção do laser.

Principais características técnicas

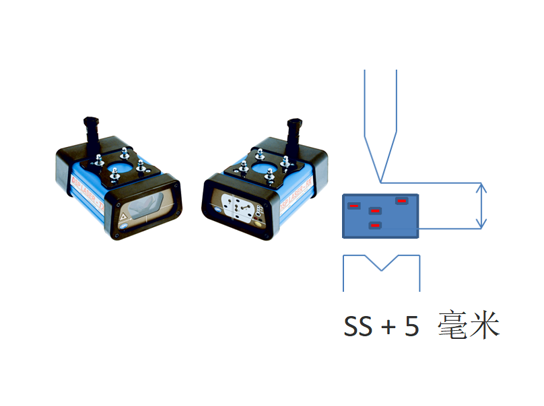

Proteção laser, receptor multi-feixe

Áreas protegidas, frente, centro e traseira.

Classe de segurança CAT.4 e SIL3

Classe de proteção do alojamento de detecção: IP 65

Classificação do laser: Classe 1 M

Tempo de resposta: 5 ms

Temperatura de operação 0 °C 50 °C

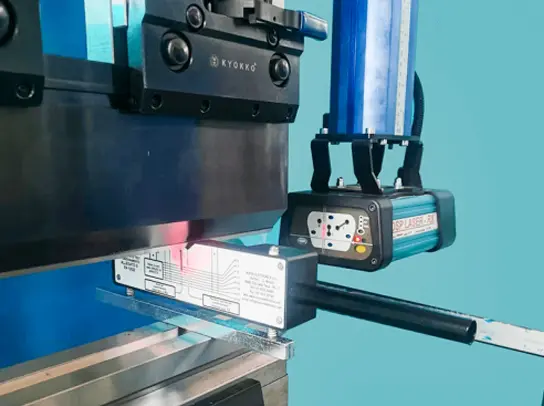

Montagem no feixe superior

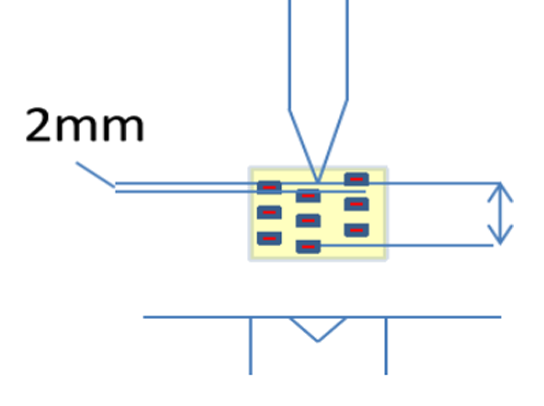

Mudança de ponto de velocidade: espaço de parada de 5mm

Distância máxima de proteção até 15M

LEDs indicam vários status

A combinação perfeita de alta qualidade-desempenho-eficiência

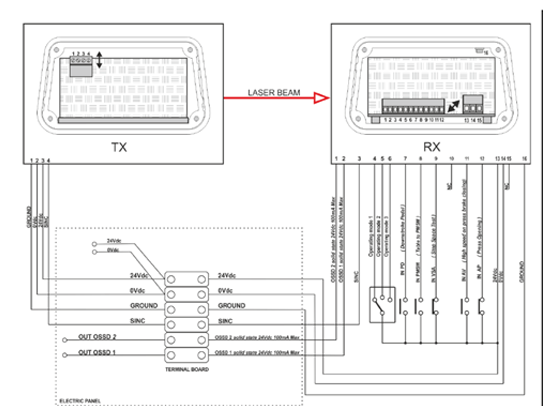

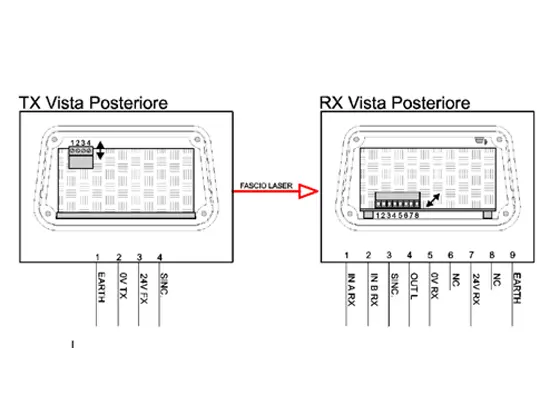

Diagrama de fiação

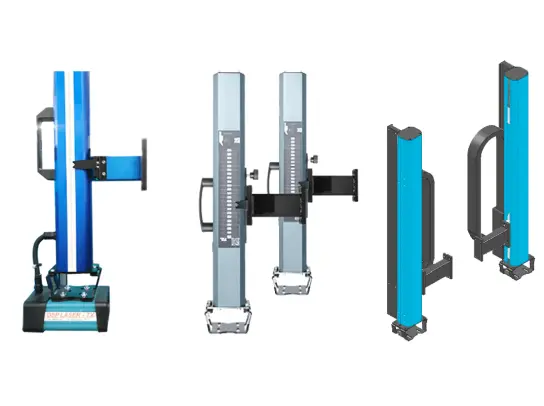

Os suportes são dispositivos de segurança obrigatórios para a montagem correta de fotocélulas em máquinas de dobra para evitar ferimentos. A pedido, oferecemos suportes com diferentes cursos de execução para atender às suas necessidades específicas.

Características técnicas

Construção de alumínio, resistente e estável

Fácil de instalar e ajustável em várias direções

Equipado com uma escala, de acordo com a máquina de perfuração

Ajuste de acordo com a altura da imprensa

Prático, rápido e com preços competitivos

Vantagens dos titulares automáticos

Eles podem ser gerenciados usando a tecnologia CNC e Barcode Scanner Reader, oferecendo várias vantagens:

Ajuste imediato

Disponível em diferentes formatos

Grande faixa de deslocamento

Adequado para qualquer tipo de máquina

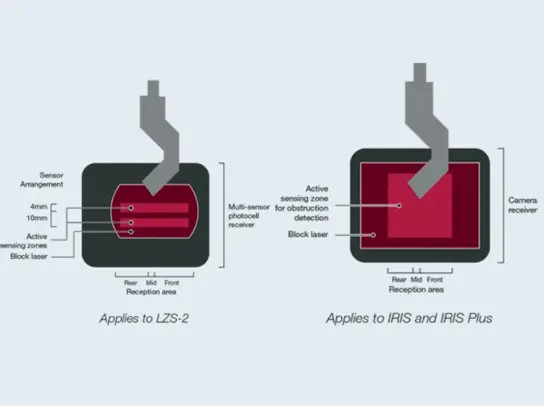

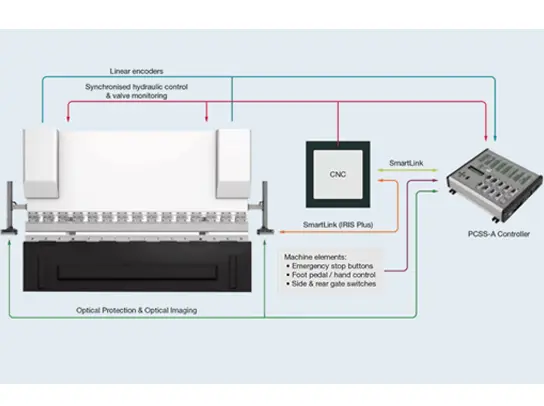

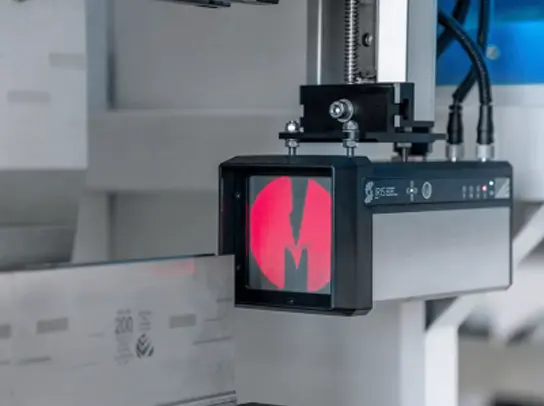

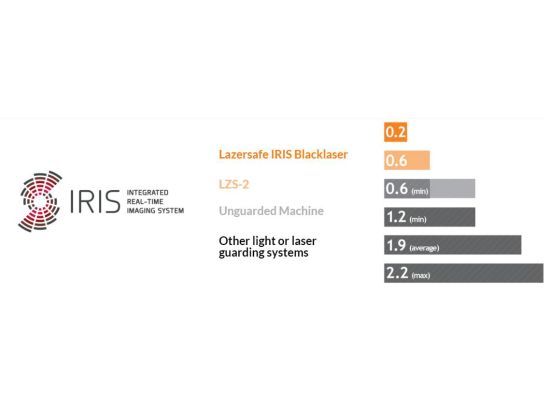

Os modelos IRIS e IRIS Plus são sistemas combinados que fornecem proteção óptica de alto desempenho durante o desligamento da ferramenta de alta velocidade. Uma vez iniciado o processo de flexão, o processamento de imagem assume o controle. Esses sistemas capturam e processam imagens em tempo real e transmitem dados em tempo real para o sistema CNC via SmartLink. Os sistemas de processamento de imagem estão totalmente integrados nos receptores IRIS e IRIS Plus e não requerem hardware ou software adicional.

O padrão europeu da máquina de dobra EN12622 limita as velocidades de flexão a 10 mm/s, garantindo um nível básico de segurança do operador, regulando a velocidade do movimento do material em direção ao operador durante a flexão.

No entanto, a Diretiva de Máquinas e a EN12622 prevêem velocidades de flexão mais rápidas usando ferramentas V mais amplas, desde que certas operações possam ser monitoradas adequadamente. Em sistemas CNC, os fabricantes podem definir velocidades de flexão mais rápidas para ferramentas V mais amplas e o processo de gerenciamento de velocidade de flexão monitora automaticamente a velocidade do material à medida que passa pelo arco de flexão, proporcionando assim condições seguras para uma flexão mais rápida.

O hardware e software OEM Embedded Systems LZS Series e IRIS Series são certificados CE e estão em conformidade com todos os padrões internacionais de segurança para freios de pressão, incluindo EN12622, B11.3-2012 ANSI, Z142-10 CSA e NR12.
