Aplicações de freios de imprensa no pedal sem fio

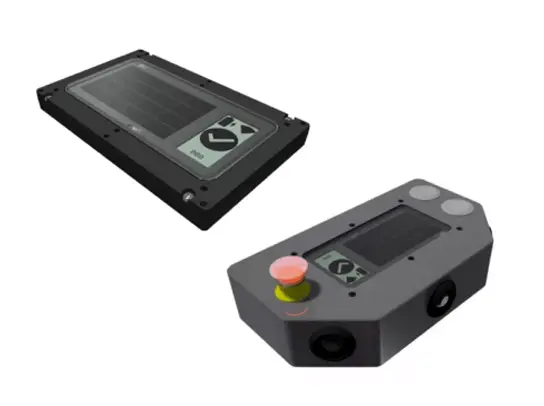

Esta é a versão mais recente do nosso pedal padrão ADH, projetado para clientes que preferem ter uma área de trabalho sem fio em torno de suas máquinas. Nosso sistema de pedal sem fio tem três componentes principais de hardware:

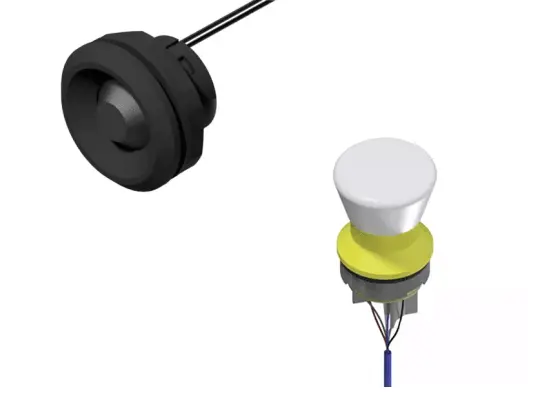

Nosso sistema de pedal sem fio consiste em um módulo remoto sem fio (WRM) integrado ao pedal. Além disso, o pedal contém um conjunto de três sensores ultrassônicos.

O Módulo de Máquina (MM) é montado na máquina de dobra e serve como o link sem fio entre o WRM e o PCSS-A. O módulo ultra-sônico (UM) é montado na máquina de dobra.

O Módulo Ultrassônico (UM) é montado na máquina de dobra e funciona com os sensores ultrassônicos no MM para monitorar a posição do pedal.

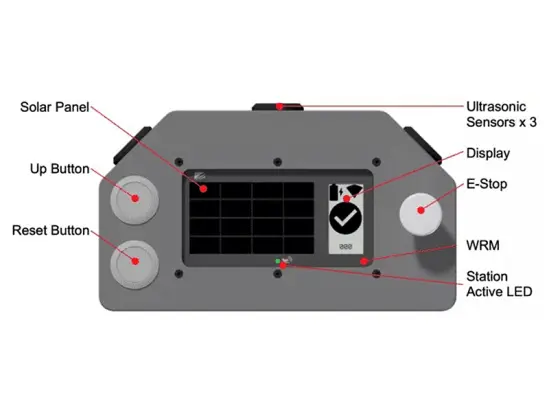

Nossa solução de pedal sem fio está agora disponível como um recurso opcional para fabricantes de freios de pressão usando a plataforma PCSS-A1 ou PCSS-A2. A solução facilita a integração da funcionalidade sem fio em sua máquina integrando um módulo sem fio em seu pedal existente ou projetando um novo pedal do zero. O sistema sem fio utiliza um método de comunicação SIL 3 de dois canais seguro que permite a comunicação bidirecional entre a máquina de dobra e o pedal. Além disso, o sistema utiliza sensores ultrassônicos para fornecer monitoramento de faixa dinâmica e posição. Observe que a imagem mostrada é um exemplo de um layout de pedal OEM.

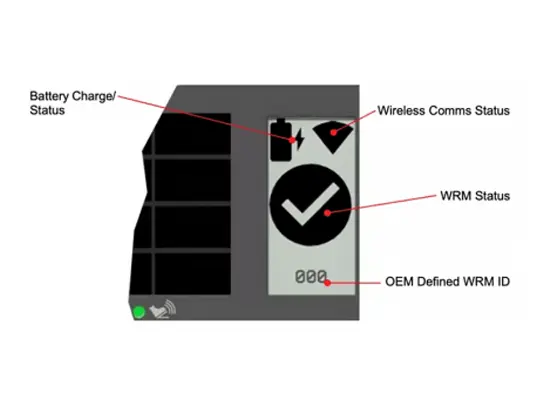

Um display de baixa potência mostra as informações do operador da máquina, como nível da bateria, intensidade do sinal de rádio e status dentro da faixa. Os números de identificação do pedal podem ser definidos pelo fabricante do dobrador ou exibidos no controlador CNC para mostrar ao operador qual pedal está emparelhado com a máquina.
