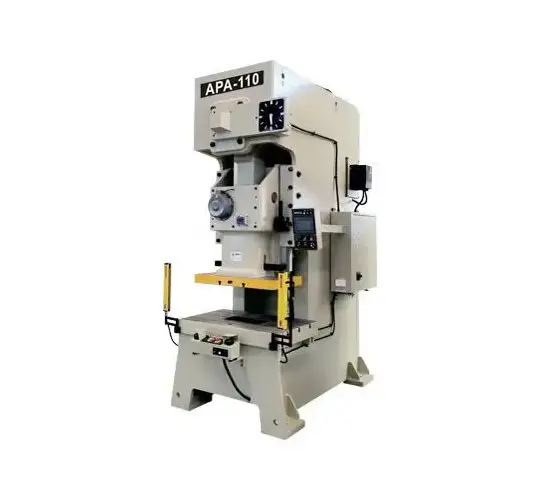

Detalhes da máquina pneumática da imprensa de APA

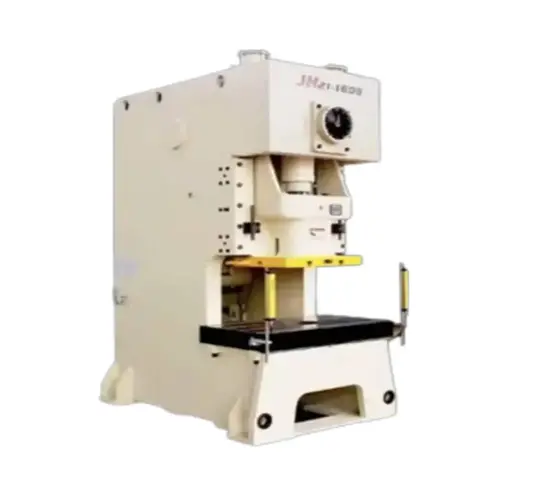

A série JH21 de prensas de virabrequim simples, um burro de carga para prensas industriais que é considerado padrão da indústria, foi atualizada para o chão de fábrica digital. Essas impressoras fornecem flexibilidade para desempenho e integração aprimorados com o pacote de software de monitoramento de máquina do LANGYE Press System e são feitas para funcionar com uma variedade de opções de automação de impressão. Ouvimos o que nossos clientes tinham a dizer.
A tecnologia japonesa de embreagem úmida usada na prensa pneumática da série APA oferece operação constante, excelente produtividade, baixos níveis de ruído e custos mínimos de manutenção. Uma vida útil mais longa e uma bomba de prevenção de sobrecarga hidráulica japonesa SHOWA estão incluídas. É a pequena prensa de estampagem mais sofisticada e útil que está disponível no mercado recentemente. Altamente recomendado para fabricação de peças de metal.

As impressoras pneumáticas C-frame em nossa série APA têm uma faixa de potência de 25 a 400 toneladas.
Feito especialmente para tarefas que exigem corte, modelagem, estampagem, desenho profundo e outros processos.
Uma das muitas aplicações para a geração mais recente de prensas hidráulicas da série APA é a integração desses dispositivos em linhas de fabricação automatizadas.

Equipamento padrão

Mitsubishi do Japão
Empresa elétrica francesa Schneider Electric
Motor principal: Siemens Electric da Alemanha
Interruptores de pé: KACON da Coreia
Hidráulica: Bosch Rexroth da Alemanha
Bomba de óleo: Sunny, Estados Unidos
Selos: Parker, EUA
IE3 c motor de alta eficiência

Introdução à Configuração

Análise de estresse e análise de elementos finitos

As estruturas estáticas lineares, tensões e deformações de freios de pressão e estruturas de máquinas de corte a laser são analisadas usando o programa CAE SOLIDWORKS. Como resultado, a FEA é aplicável a modelagem transitória, estruturas complicadas, cargas extremamente complexas e combinações delas.

Estruturas e Tabelas

Langye fez investimentos significativos na importação dos equipamentos de produção mais avançados de todo o mundo, incluindo centros de usinagem CNC Toshiba japoneses, retificadoras Gleason alemãs, máquinas de fresagem Liebherr alemãs, e doze máquinas italianas de perfuração e fresagem CNC PAMA.
A Wolde produz mais de 85% dos componentes mecânicos para impressoras tipo C da série JH21 devido à sua capacidade de produção robusta e equipamentos de produção de alto nível.
Do edifício estrutural à montagem final, o JH21 segue o mais alto padrão JIS1 japonês, apresentando um design compacto, configuração superior, operação confiável e uma vida útil prolongada.

Características

VSR (Vibration Stress Relief) ou corpo soldado de aço temperado com excelente rigidez, estabilidade e precisão.
Para reduzir o ruído e o impacto, o peso do controle deslizante e do punção é equilibrado por cilindros pneumáticos de balanceamento duplo.
Depois de ser endurecido de alta frequência, o virabrequim é moído.
Passarela longa, retangular de seis lados com uma superfície de placa de bronze.
Virabrequim arranjado verticalmente com uma estrutura compacta.
Válvula duplex de segurança importada e controle PLC.
Embreagem de fricção multi-placa e freio em uma combinação molhada.
Proteção contra sobrecarga hidráulica.

Instalação elétrica e segurança

O painel de controle possui um interruptor para escolher entre velocidade rápida e lenta, bem como um interruptor para escolher entre os modos de trabalho manual, semi-automático ou automático. Os movimentos hidráulicos e elétricos são independentes e redundantes. Para segurança e manobrabilidade, eles têm mecanismos de autocontrole e um bloco de segurança extra. Possui distâncias de segurança de fotocélulas e verificação e certificação de operação adequada.
Um pedal elétrico de baixa tensão faz a função.
Dois dispositivos de proteção lateral e uma cortina de luz de segurança classe IV na frente são usados para garantir a segurança.
Eles tornam possível adicionar ejetores hidráulicos ou almofadas hidráulicas. Um manual de instruções está incluído com eles.

Está em conformidade com e cumpre todas as normas fundamentais da UE em matéria de saúde e segurança.

Paramentos técnicos

Itens		Unidade	APA-15A	APA-25A		APA-35A		APA-45A		APA-60A		APA-80A		APA-110A		APA-160A		APA-200A		APA-260A		APA-315A		APA-400A
			V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Capacidade		Tonta	15	25		35		45		60		80		110		160		200		260		315		400
Ponto de tonelagem nominal		Mm	1	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	8	4	8
Acidente vascular cerebral		Mm	60	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	300
Acidente vascular cerebral/min	Variável	S.P.M	120-180	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50	20-35
	Fixo	S.P.M	130	110		85		75		65		65		50		35		35		30		30		30
Max Die Altura		Mm	200	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	550
Ajuste de Altura de Morrer		Mm	50	50		55		60		75		80		80		100		110		120		120		120
Área de Slide		Mm	300 × 230 × 50	470 × 250 × 50520 × 285 × 50		560 × 300 × 60		700 × 400 × 70		770 × 420 × 70		910 × 470 × 80		990 × 550 × 90		1130 × 630 × 90		1130 × 700 × 100		1130 × 700 × 100		1050 × 840 × 95
Área de reforço		Mm	680 × 300 × 70	680 × 300 × 70		800 × 400 × 70		850 × 440 × 80		900 × 500 × 80		1000 × 550 × 90		1150 × 600 × 110		1250 × 800 × 140		1400 × 820 × 160		1500 × 840 × 180		1500 × 840 × 200		1800 × 950 × 200
Tamanho do buraco da haste		Mm	Ø38.1	Ø38.1		Ø38.1		Ø38.1		Ø50		Ø50		Ø50		Ø65		Ø65		Ø65		Ø65		Ø65
Motor principal		KWXP	2.2 × 6	4 × 4		4 × 4		5.5 × 4		5.5 × 4		7,5 × 4		11 × 4		15 × 4		18,5 × 4		22 × 4		30 × 4		37 × 4
Capacidade de Die almofada		Tonta	-	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
Almofada Stroke Of Die		KW	-	-		50		50		70		70		80		80		100		100		100		100
Área eficaz da almofada de morrer		Tonta	-	-		300 × 230		300 × 230		350 × 300		450 × 310		500 × 350		650 × 420		710 × 480		810 × 480		810 × 480		810 × 480
Pressão do ar		Kg/cm²	6	6		6		6		6		6		6		6		6		6		6		6
Dimensões gerais	L × R	Mm	740	840		900		950		1000		1170		1290		1390		1680		1850		1850		2090
	F × B	Mm	1264	1334		1384		1584		1604		1779		1904		2324		2624		2799		2799		2854
	H	Mm	2098	2179		2348		2525		2808		3040		3224		3600		4058		4430		4450		4615
