Imprensa hidráulica do quadro C

Os componentes mais cruciais para moldagem confiável e eficaz estão incluídos em nossas soluções de prensa hidráulica C-frame. LANGYE é um designer, fabricante e provedor de serviços de ponta.
Os objetivos de nossa pesquisa são qualidade, precisão e inovação. Na verdade, um grande número de clientes em todo o mundo confiou em nossas prensas hidráulicas C-frame.

C-Prensas Hidráulicas: Cisalhamento do Boleto

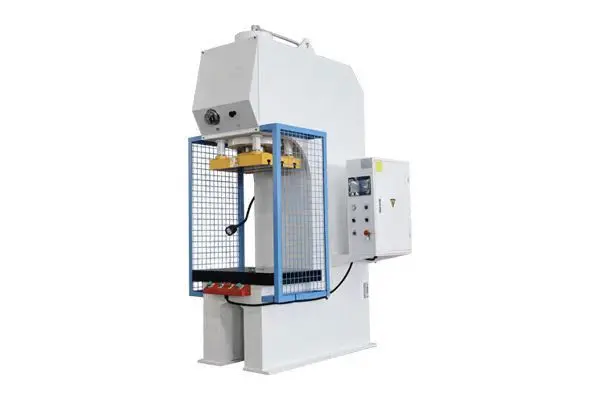

As prensas hidráulicas C-frame em nossa série Y41B têm uma faixa de potência de 50 a 300 toneladas.
Prensas hidráulicas C-Frame: Fabricante de cisalhamento
Feito especialmente para lidar com tarefas como corte, moldagem, estampagem, desenho profundo e muito mais.
Modelos de cisalhamento para prensas hidráulicas C-Frame
Uma das muitas aplicações para a geração mais recente de prensas hidráulicas de estrutura C da série Y41B é a integração desses dispositivos em linhas de fabricação automatizadas.

Equipamento padrão

•


  Mitsubishi do Japão


• Empresa elétrica francesa Schneider Electric


• Motor principal: Siemens Electric da Alemanha


• Interruptores de pé: KACON da Coreia


• Hidráulica: Bosch Rexroth da Alemanha


• Bomba de óleo: Sunny, Estados Unidos


• Selos: Parker, EUA


• IE3 c motor de alta eficiência




Introdução à Configuração

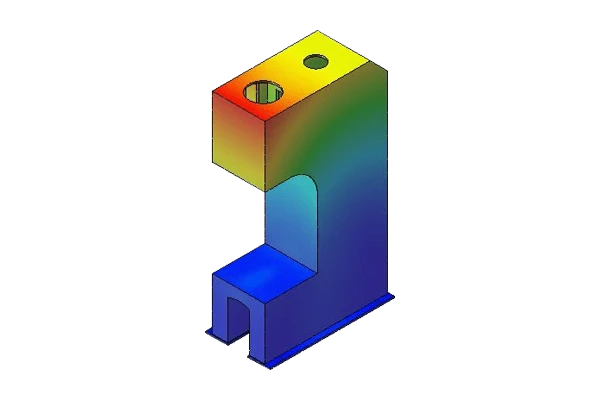

Análise de Elementos Finitos e Análise de Estresse

As estruturas estáticas lineares, tensões e deformações de freios de pressão e estruturas de máquinas de corte a laser são analisadas usando o programa CAE SOLIDWORKS. Como resultado, a FEA é aplicável a modelagem transitória, estruturas complicadas, cargas extremamente complexas e combinações delas.

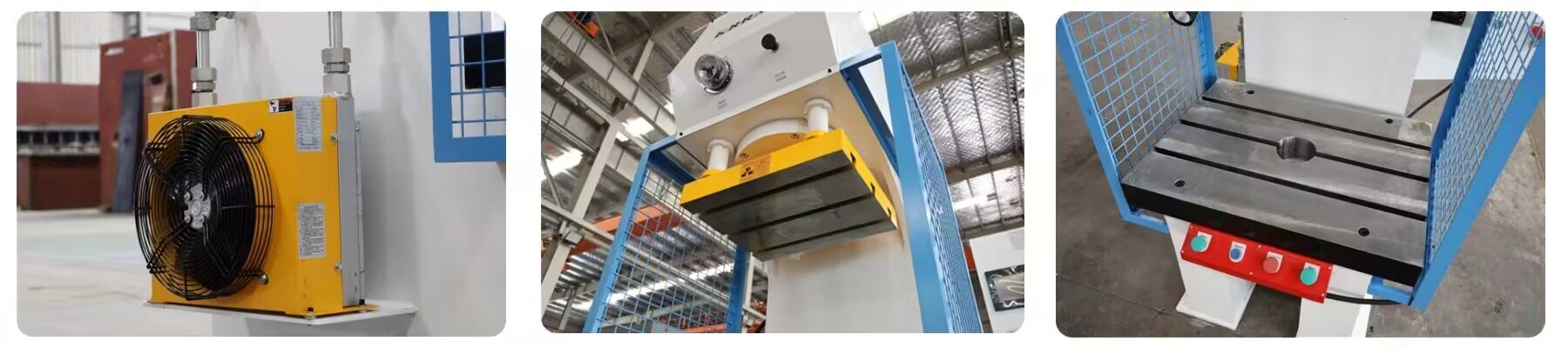

Estrutura e tabelas

Apenas o aço S355JR é usado na construção eletricamente soldada de prensas de estrutura C do tipo Y41B. Para garantir um paralelismo e precisão perfeitos, eles são usinados e estabilizados na conclusão do procedimento de soldagem estrutural. Desenvolvido e calculado usando elementos finitos. Apesar de tudo, prometemos consistentemente nossos padrões exigentes e superiores. Mesas de aço C45E inferior e superior mecanizadas com recessos DIN-650 estão incluídas nessas variantes. Duas guias laterais cilíndricas de 50mm de diâmetro na mesa superior fornecem um alinhamento preciso e possui uma tampa bimetálica de fácil manutenção e resistente ao atrito.

Cilindros e unidades hidráulicas

Os cilindros de dupla ação incluem guias anti-fricção que não requerem manutenção e êmbolos cromados. Cilindros com frente quadrada e extremidade do curso incluem um dispositivo anti-rotação comum que simplifica o ajuste do curso do cilindro.
Unidade eletro-hidráulica com duas velocidades e desativação automatizada em altas velocidades. Equipado com uma válvula que reduz a pressão do cilindro. O sinal de pressão mais apropriado para cada tipo de pressão pode ser ajustado graças aos interruptores de pressão laterais convencionais.
Eles são equipados com medidores de glicerina para leitura de toneladas.

Instalação elétrica e segurança

Além de um interruptor para definir velocidade rápida ou lenta, o painel de controle possui um interruptor que permite ao usuário escolher entre operação manual, semiautomática ou automática. Os movimentos hidráulicos e elétricos são independentes e redundantes. Para segurança e manobrabilidade, eles têm mecanismos de autocontrole e um bloco de segurança extra. Possui distâncias de segurança de fotocélulas e verificação e certificação de operação adequada.

Um pedal elétrico de baixa tensão faz a função.
Dois dispositivos de proteção lateral e uma cortina de luz de segurança classe IV na frente são usados para garantir a segurança.
Eles tornam possível adicionar ejetores hidráulicos ou almofadas hidráulicas. Um manual de instruções está incluído com eles.
Está em conformidade com e cumpre todas as normas fundamentais da UE em matéria de saúde e segurança.

Paramentos técnicos da prensa hidráulica C Frame

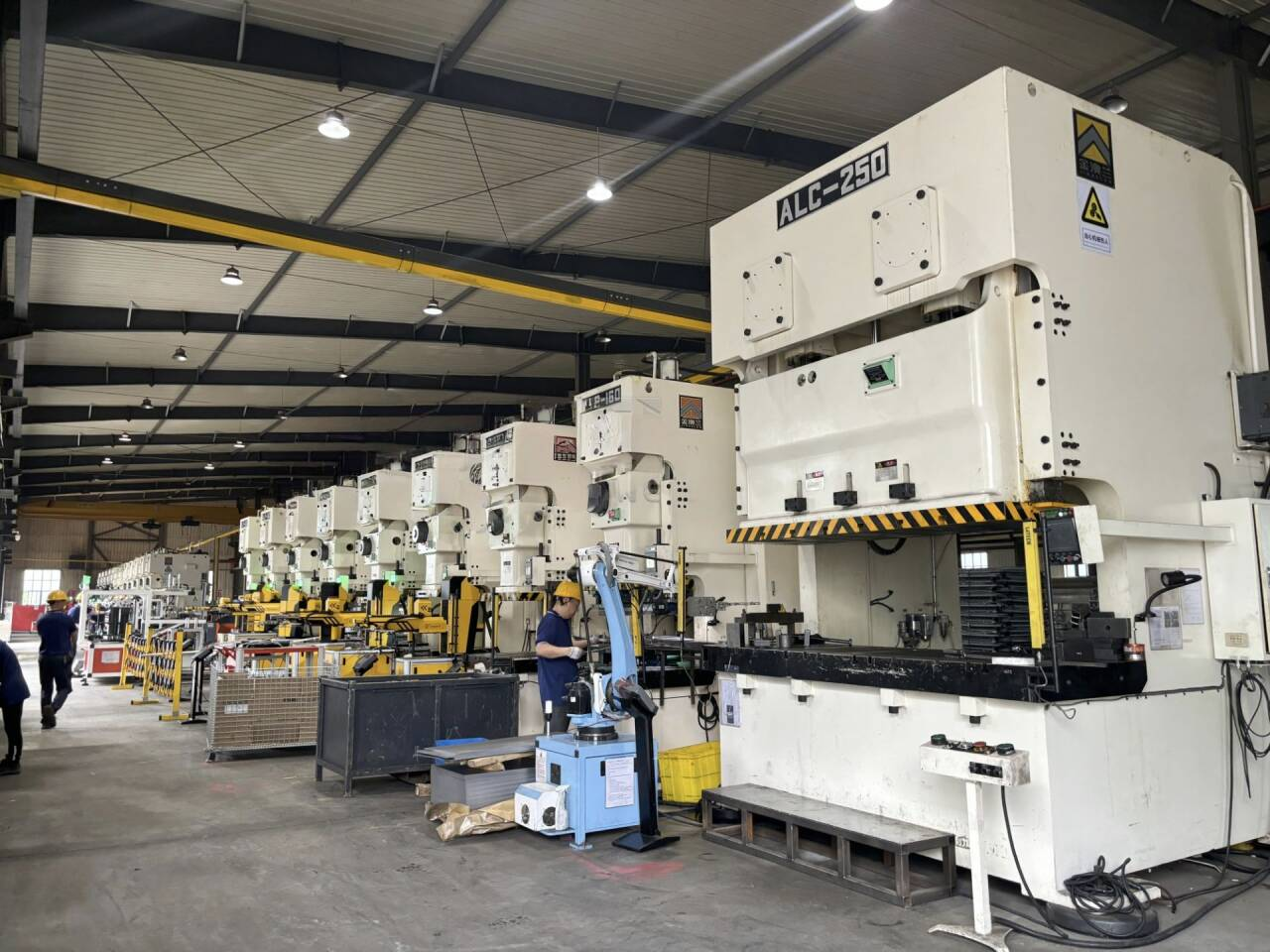

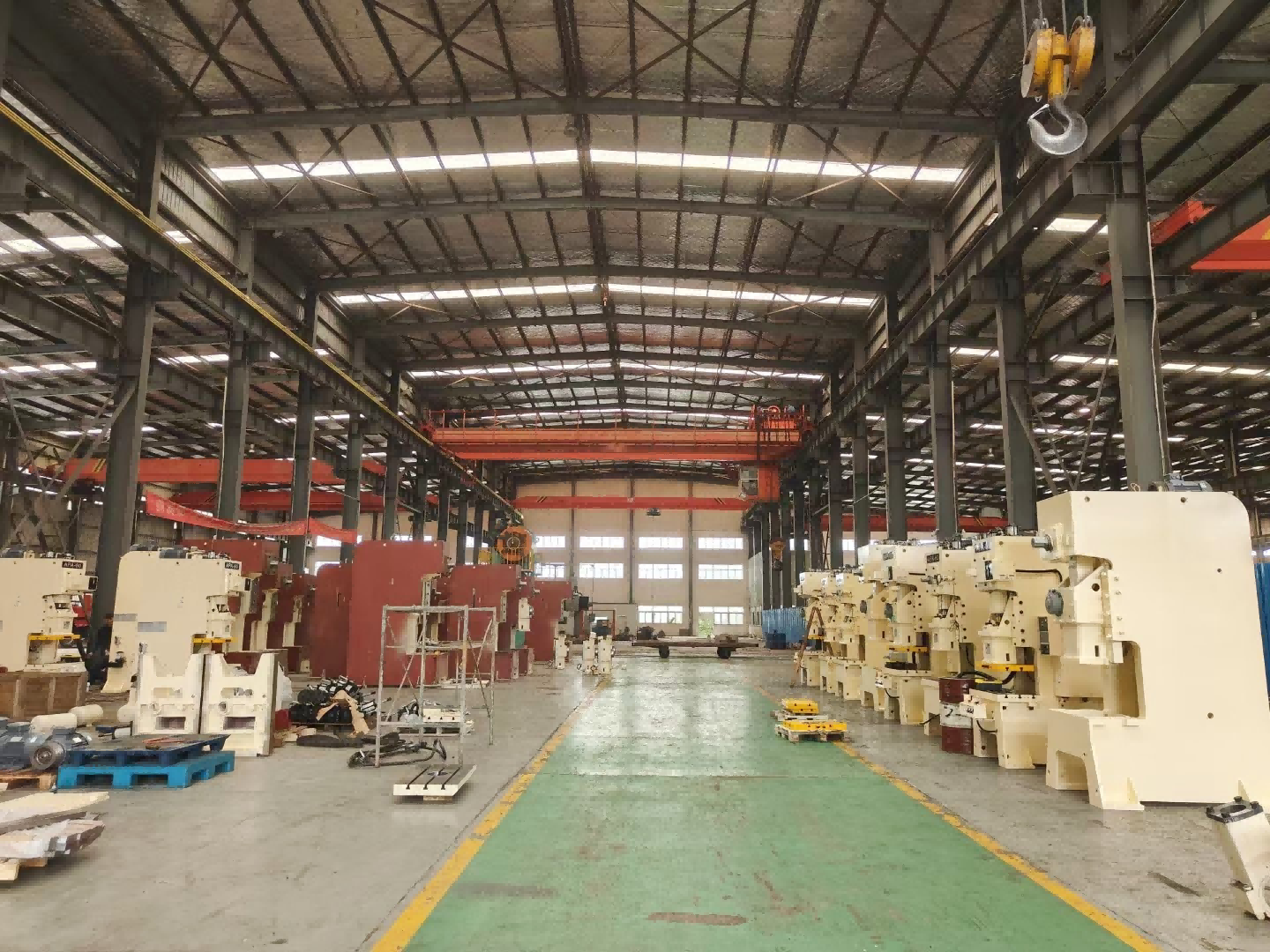

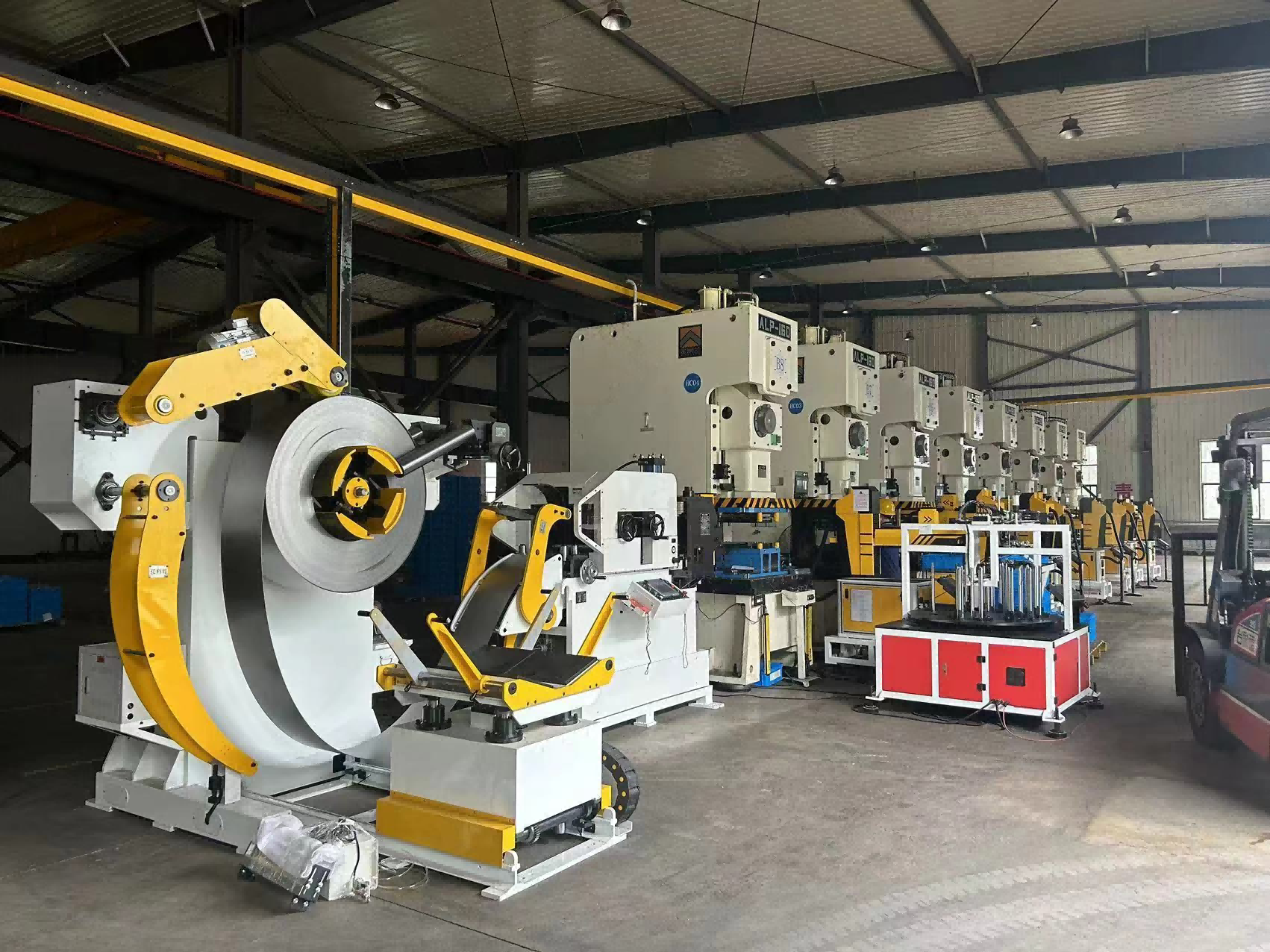

Casos de Cliente
