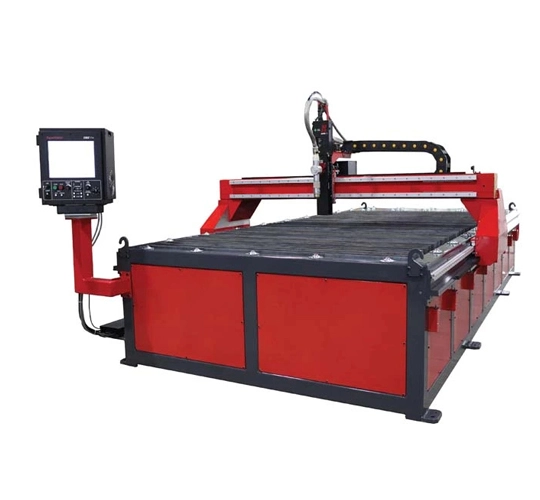

Máquina de corte de plasma CNC de mesa pequena

Equipamento padrão

• Fonte de Poder Hypertherm

• Controle automático de altura da tocha com base em sensor THC

• Software para CAD/CAM

• Unidade para controle de gás Hypertherm Auto

• Ambos os lados da ponte são alimentados por servomotores. O eixo X

• Guia duplo linear preciso, cremalheira helicoidal e pinhão

• Mesa de vácuo e saídas da unidade de filtragem e entradas com controle CNC

• Precisão de colocação/-0,1mm

• 40 m/min é a velocidade de posicionamento.

• Sensor de colisão para uma tocha

• Design separado para mesa de corte e ponte

Características opcionais

• Unidade CNC com Hypertherm Edge Connect/TC


• Alternativas à fonte de energia Hypertherm


• Opções para um console de gás automático


• Software CAD/CAM da Lantek, aninhamento automatizado


• Software Pronest CAD/CAM da Hypertherm


• A unidade de filtro


• Pacote inicial para consumíveis


• Cabeça de corte de 5 eixos


• Duas pontes


• Tubos de corte


• Tocha de oxi Tanaka, Tocha de oxi Messer e cabeça de corte de oxi


• Múltiplas cabeças de plasma


• Buraco real

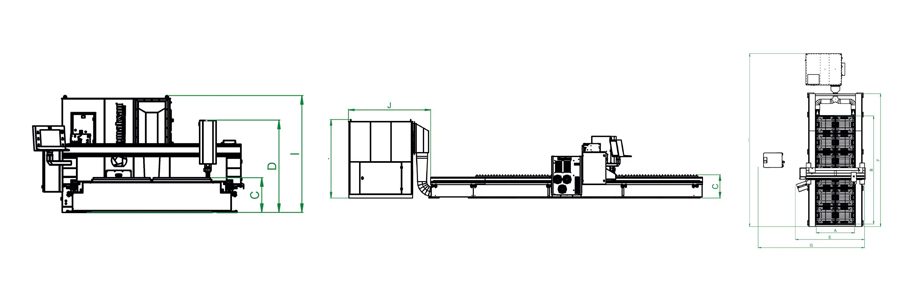

Especificações técnicas da máquina de corte de aço carbono

Parâmetros técnicos da máquina de corte plasma

Introdução à Configuração

1. CABEÇA DE CORTE HIPERTÉRMICO

Excelente qualidade de corte, longa vida útil, alta velocidade de corte, baixos custos operacionais e alta produtividade. Fornece uma ampla gama de cortes de folhas extremamente finas a extremamente grossas.

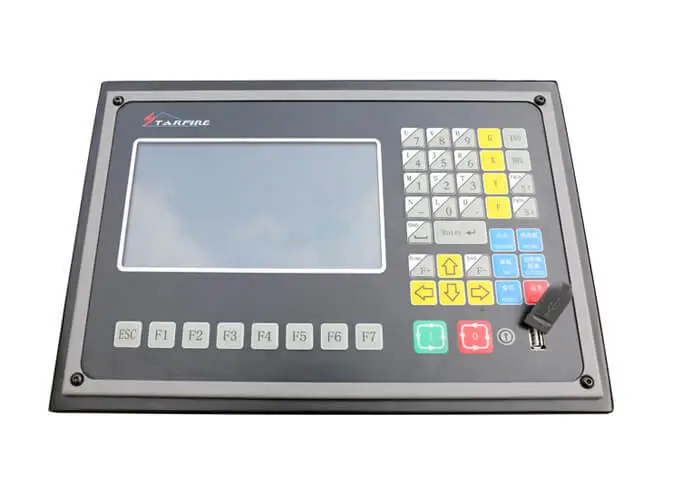

2. UNIDADE DE CONTROLE CNC ESA/HIPERTHERM

Os processos de plasma podem ser gerenciados de forma eficaz e simples devido ao seu funcionamento simples.

3. FONTE DE POTÊNCIA HIPERTÉRMICA

Alta confiabilidade e simples substituição de consumíveis são possíveis devido à eficiência, corte rápido e um ciclo de processamento rápido. Os benefícios incluem produtividade ideal, baixos custos operacionais e excelente qualidade de corte.

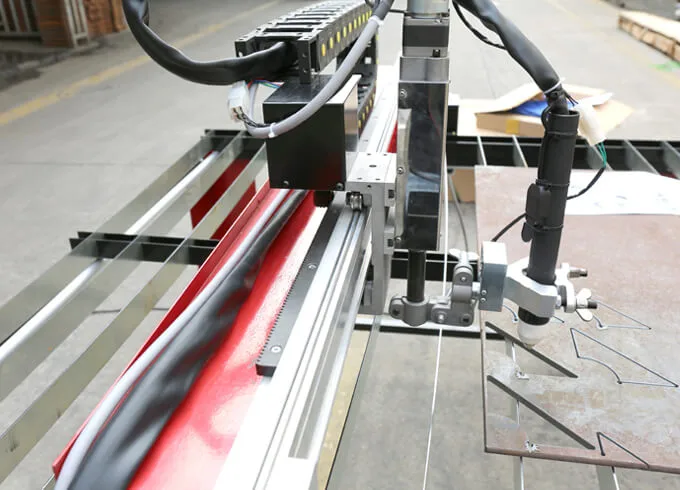

4. PINÃO RACK E GUIADA LINEAR

O sistema de guia duplo desta máquina de corte de plasma-pinhões de cremalheira e guias lineares-atinge o corte de alta precisão.

5. CARREIRAS DE BANDEJA DE CABO

Canais a cabo que atendem aos requisitos CE, operação silenciosa, robustez, suas qualidades não quebráveis e anti-fricção prolongam sua vida útil.

6. SISTEMA DE SUCÇÃO PNEUMÁTICA PARCIAL

Apenas as escotilhas operadas pneumaticamente da área de corte são abertas usando o software PLC. Desta maneira, é possível obter uma sucção mais forte ao usar menos energia.

• Até mesmo operadores novatos podem cortar peças de produção em menos de cinco minutos com o CutPro patenteado®Mágico.


• A estação de corte e o movimento manual podem ser facilmente configurados e operados com a ajuda do console do operador de software na tela (Soft OpCon).


• Usando gráficos de corte de fábrica ou personalizados instalados, o controle automatizado e especializado é fornecido por meio de comunicações integradas com sistemas de controle de altura de plasma e tocha.


• Gráficos de corte personalizados podem ser disponibilizados para o CutPro Wizard ou produzidos e gerenciados dentro do aplicativo de peças.


• As janelas®10 O sistema operacional Enterprise alimenta o EDGE Connect.




Softwares CAD / CAM para máquina de corte de plasma

Um programa robusto de nidificação de componentes CAD/CAM, ProNest®LT (anteriormente TurboNest®) Foi criado para corte industrial leve e mecanizado em ambientes de produção. Ele oferece um único programa de software para todos os seus oxifuel e equipamentos de corte de plasma padrão.

• Design e desenvolvimento de uma porção

• Software CAD 2D integrado para criação e edição de arquivos CAD


• Para criar partes comuns a partir de modelos, use a biblioteca de peças de forma variável.








• Importando e convertendo CAD/CAM

• Importar arquivos CAD (formatos de arquivo que são padrão da indústria)


• Traga um PDF


• As imagens estáticas são convertidas em CAD usando raster para vetor.


• Detecção de erros e retificação automática do arquivo CAD


• Redução automática e suavização de elipses e spline


• Divida vários componentes de um único arquivo CAD.


• As camadas CAD são mapeadas automaticamente para processos (corte, marca, etc.)

• Configuração rápida e simples do trabalho


• Tecnologia SureCutTM e processo empresarial integrado


• Aninhamento manual interativo


• Relatórios abrangentes


• Custamento feito mais simples


• Seleção de saída


• Um pós-processador que produz NC

• Saída DXF

• Fornece eficiência de nidificação ideal para aninhamento de componentes humanos e automatizados.


• Alinhamento, cópia, movimentação, reversão e operações geométricas semiautomáticas


• Um algoritmo de aninhamento sofisticado maximiza o uso de um material enquanto reduz a sucata.


• Capaz de trabalhar com restos de procedimentos anteriores ou folhas padrão que são mantidas no armazém.


• Determinação automática do caminho de corte


• Análises de custo/tempo


• Antes do corte real, uma simulação


• Sistema CAD, DXF, DWG, IGES, Step e outros formatos de arquivo podem ser importados e exportados usando peças inteligentes.


• Módulo de desenho de peças, peças de chamada, usinagem, geração de código CNC, aninhamento automático ou manual, busca de estoques de chapas metálicas, etc.


• Filme queimando, especializado pIercing, laser rápido, micro-juntas, gerenciamento da direção da cabeça, ligação da borda e uma variedade de técnicas de entrada/saída


• Características complexas e software






Opções de cabeça da máquina de corte de plasma

1. Cabeça de chanfragem (5 eixos)

A cabeça chanfrada de 5 eixos da KRRASS é feita para corte em ângulo e 3D. Todos os ângulos até 45 ° são gerados automaticamente, permitindo ao usuário inserir os ângulos necessários conforme necessário. Por causa do sensor de detecção de altura, cortes verticais retos também podem ser feitos com menos manutenção.

• Fornece a qualidade do furo do parafuso

• Correção automática do ângulo


• Economia de tempo: tempo mínimo de configuração


• Contorno e corte soberbo


• Baixos custos de produção







2. oxi corte

O corte de oxigênio é outra característica do equipamento de corte de plasma controlado CNC KRRASS. Nossas máquinas equipadas com cabeça de oxigênio podem cortar até 200mm e, com opções de design específicas, esse limite pode ser aumentado.

3. corte plasma

Para maior qualidade, mais potência, mais precisão e corte mais confiável, a máquina de corte a plasma faz uso da tecnologia exclusiva da Hypertherm.

• Reduz o custo por corte.


• Power Pierce: permite uma poderosa perfuração de produção repelindo metal fundido durante a perfuração.


• Longa vida: O controle é usado para modificar a taxa de fluxo e entrada de gás.


• Alta definição: corte consistente e de alta qualidade que alinha e enfatiza o arco


• Alta definição: fornece cortes mais rápidos e densidades de arco mais altas, preservando a estabilidade do arco e melhores bordas de corte.


• Aumenta a taxa horária de corte

Sistema de filtro coletor de poeira

Um filtro é necessário para a extração de fumaça, poeira e poluentes durante as operações da máquina de corte a plasma. Melhora as condições de trabalho de todos, especialmente para operadores de plasma. Devido às suas dimensões precisamente definidas, ele é enviado em uma única peça, o que significa que todos os acessórios estão pré-definidos e prontos para uso. Uma placa quebrando contém partículas que são carregadas pelo ar imundo que entra pelas paredes laterais da cabine do filtro. A velocidade do ar é reduzida neste segmento para atingir as taxas de filtração necessárias. Além disso, partículas grandes e corrosivas e faíscas que podem entrar em contato com o filtro são enviadas para o balde de coleta sob o bunker. Como resultado, a vida útil dos filtros é estendida. Os materiais filtrantes aprovados pela BIA são escolhidos com base na aplicação e testados de acordo com o apêndice AA DIN EN 60335-2-69 para capturar outras poeiras e fumos que compõem o ar contaminado. O mecanismo de limpeza do pulso do jato limpa automaticamente a poeira que é armazenada. Através do uso de um ventilador, o ar limpo é retirado da cabine e descarregado na atmosfera ideal.

• Pequeno e conveniente para enviar


• Manutenção simples e rápida substituição do cartucho


• Silencioso <70 dB (A)
