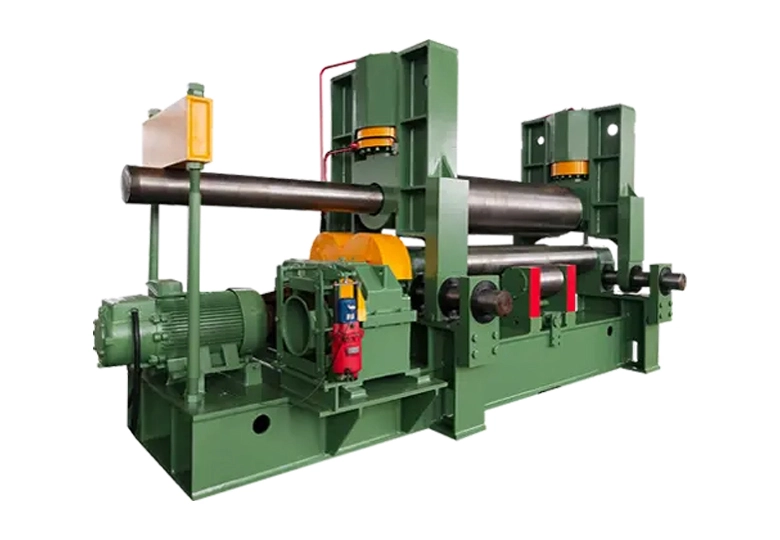

W11S 3-Rollers geometria variável

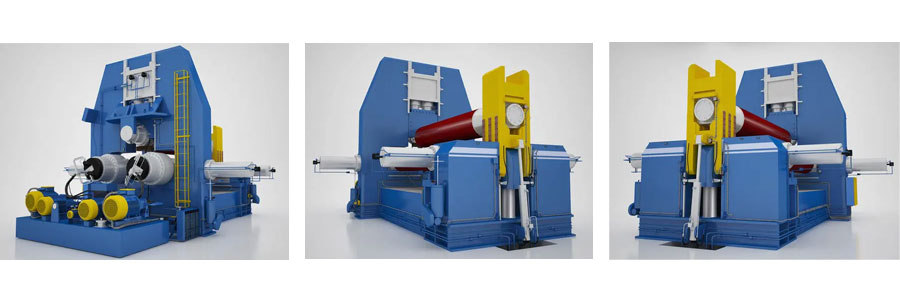

Experimente a facilidade de flexão com máquinas de rolamento de placas

Nossas máquinas de laminação de placas de ponta utilizam menos energia e são fáceis de operar. Ao dobrar placas de aço, verifique se tudo é simples e sem preocupações. Sua infraestrutura de produção pode se beneficiar das máquinas de guia linear da KRRASS de várias maneiras, incluindo despesas de capital reduzidas, precisão de flexão de borda aprimorada, desempenho duradouro e eficiente, e menores despesas operacionais e de manutenção contínuas.

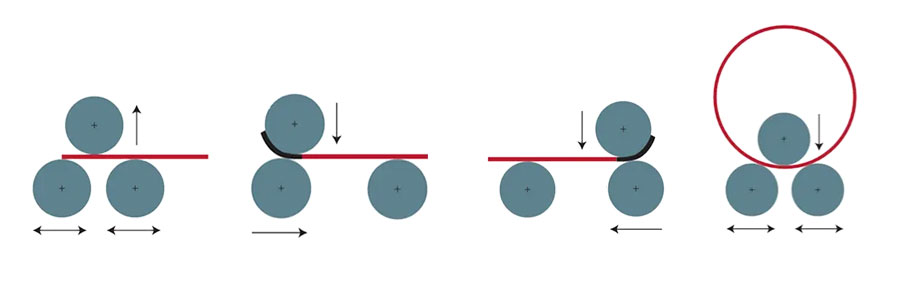

Vantagens do design de geometria variável

Folha de dobra/processo de rolamento

As máquinas de geometria variável da LANGYE são perfeitas para máquinas de laminação de placas de médio a pesado, uma vez que funcionam no mesmo nível das máquinas de laminação de placas de 3 rolos mais caras.

Como os rolos inferiores têm uma extensão de flexão mutável, a capacidade de laminação é muito grande. O poder de rolamento das máquinas com sistemas de guia linear e oscilante pode ser 15-25% mais do que o das máquinas com o mesmo diâmetro de rolo superior.


O arranjo exclusivo deste projeto permite que os rolos de flexão da placa sejam girados por uma caixa de engrenagens planetária integrada e motor hidráulico e movidos independentemente por cilindros hidráulicos (o rolo superior se move verticalmente, enquanto o rolo inferior se move horizontalmente). Isso oferece benefícios significativos ao permitir a distância central ideal entre os rolos inferiores e os pontos de flexão.

O vão do rolo pode ser significativamente reduzido para placas finas, o que melhora a tração e evita o deslizamento do acionamento e o retrocesso.

A extensão de flexão de placas grossas pode ser bastante expandida, o que diminui a deformação da placa e as tensões de flexão.

Para obter excelente flexão de borda, os rolos inferiores também podem ser posicionados assimetricamente e manipulados independentemente uns dos outros.

A capacidade de alimentar a placa usando um transportador básico sem energia, que reduz despesas, é outro benefício significativo dos rolos inferiores em movimento horizontal.

Sua infraestrutura industrial pode lucrar com máquinas de geometria variável de várias maneiras, incluindo um aumento acentuado na capacidade de rolamento, menos custos de capital e menores despesas operacionais contínuas. Para aplicações que exigem grande espessura de placa (mais de 80mm), eles são o investimento mais atraente.

Vantagens da máquina de rolamento da placa de LANGYE

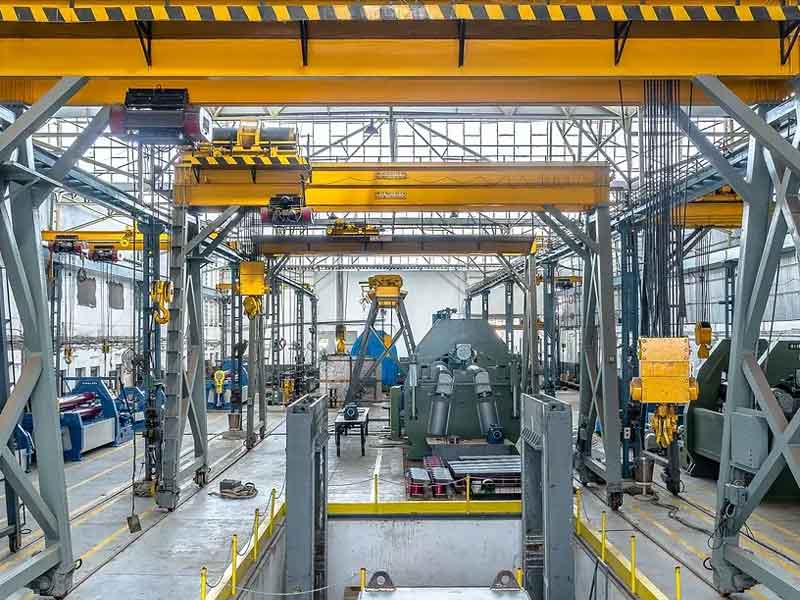

Infraestrutura em larga escala
A planta de produção de 16.000 metros quadrados está idealmente situada para nos fornecer acesso rápido a matérias-primas, transporte, mão de obra qualificada, energia e outras infraestruturas em Nanjing, o centro de engenharia da China. Mais de 40 anos de excelência
O desenvolvimento contínuo do produto é a base de nossa fabricação superior. Nós lideramos a indústria em design, qualidade de fabricação, desempenho e valor para o dinheiro por mais de 40 anos. Cada um de nossos projetos é criado internamente, e nós fornecemos a assistência completa. Mais de 2500 máquinas em uso
Na China e no exterior, nós produzimos e colocamos em serviço mais de 2500 equipamentos. Continuamos a apoiar a primeira máquina que vendemos, que ainda está em uso hoje. Mais de 400 clientes recorrentes

Mais de 400 de nossos clientes estão felizes e dedicados. Eles adoram nosso serviço sob demanda e nosso extenso estoque de peças sobressalentes para cada máquina que produzimos, além do desempenho excepcional de nossos equipamentos. Você pode se sentir seguro sabendo que receberá um excelente tratamento.

Paramentos técnicos

* Todas as dimensões estão em milímetros.

* Todas as capacidades são 260 MPA.

Dependendo da sua aplicação e requisitos de alimentação, oferecemos máquinas de velocidade fixa e variável.

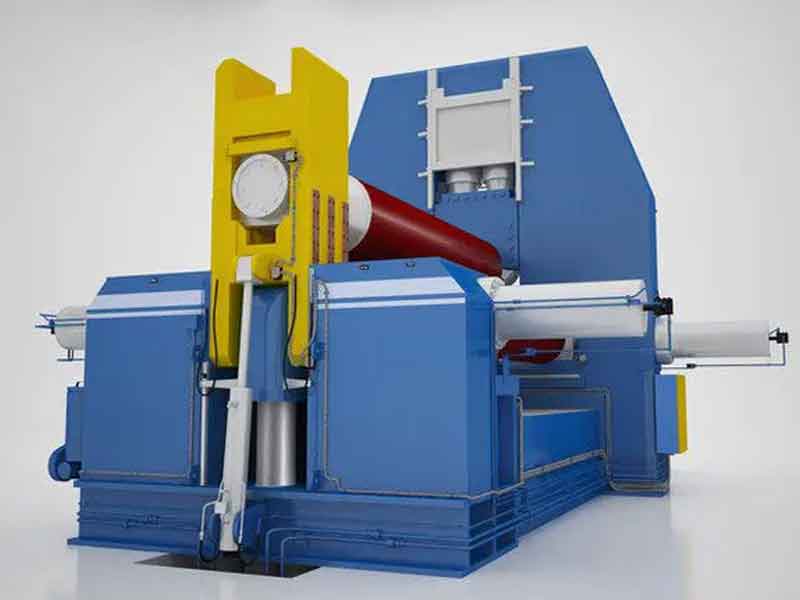

Construa qualidade e benefícios

1. estrutura de aço durável
A construção de aço resistente do equipamento de dobra de placas da LANGYE é derivada de chapas de metal para serviços pesados. Um chassi robusto em forma de caixa com nervuras de intertravamento e reforço conecta esses quadros. Para permitir o paralelismo de todos os eixos e superfícies de precisão, bem como qualidades de vida útil e precisão essenciais para a máquina, as guias de rolos são fabricadas com um único ponto de referência fixo.

2. rolo para a máquina de dobra da placa
A parte mais crucial do nosso equipamento de dobra de chapas metálicas é o rolo. LANGYE emprega tornos CNC de alta precisão para usinar carbono forjadoRolos de teel com o diâmetro certo. Nossos rolos são eficientemente conectados ao sistema de engrenagem planetária por meio de um projeto spline especial. Comparado às conexões soldadas fornecidas por outros fabricantes, este projeto reduz o número de pontos de falha do rolo.

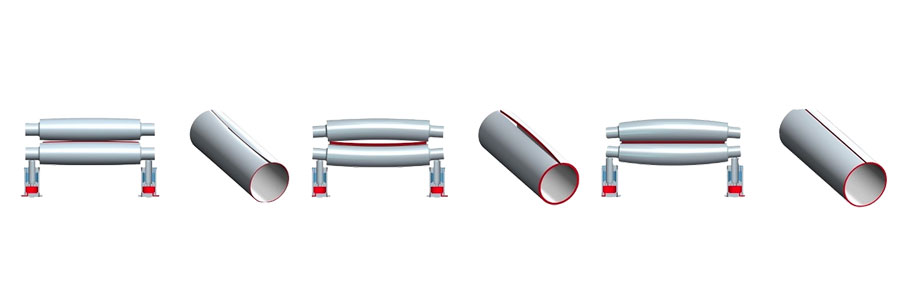

Coroa da máquina de rolamento da placa

Para compensar a deflexão do rolo durante a flexão, nossos rolos são coroados. É possível comprar rolos coroados personalizados em uma variedade de materiais e espessuras.

Sistema de engrenagem hidráulica para máquinas de dobra de chapas metálicas

Quando a peça de trabalho enrolada é menor que a espessura máxima, nossas máquinas de dobra de chapa de 4 rolos podem funcionar com menos do que a capacidade total graças a um mecanismo hidráulico, o que garante mais economia de energia.

Nossas máquinas usam o LANGYE Planetary Drive SystemTM incrivelmente eficiente, que reduz a velocidade aumentando o número de estágios de engrenagem e pinhão enquanto remove a perda de energia que vem com sistemas de transmissão robustos.

Benefícios operacionais

Pré-flexão ou pré-fixação
Dependendo da preferência e do nível de habilidade do operador, a flexão da borda pode ser feita antes ou depois do rolamento da concha. É possível rolar e dobrar as placas finas simultaneamente.

Cone fácil de dobrar

Com a série W12, a flexão do cone é um processo fácil. Para obter a geometria de flexão do cone, o rolo inferior deve ser inclinado. Em certos modelos, um microprocessador eletrônico é responsável por controlar e monitorar isso.

Além disso, nosso sistema de controle garante que, após a flexão, o cone retorne a uma configuração paralela com facilidade e precisão, permitindo a precisão em tarefas repetíveis.

Características adicionais das máquinas de dobra de chapas metálicas

Os seguintes recursos e acessórios extras estão disponíveis a pedido do cliente, além de nossa excelência superior em design e produção.

1. Rolos que são endurecidos por caso
Resiliência e resistência adicionais são oferecidas por rolos endurecidos por indução, que têm uma dureza de superfície variando de 42 a 55 HRC.

2. pacote completo da fabricação para torres do moinho de vento
Consiste em rolos endurecidos, um transportador inclinado, suportes de revestimento central e lateral e recursos PLC/CNC.

3. Suporta para o centro e as conchas laterais
Os apoios Center e Side Shell melhoram a segurança do trabalhador enquanto simplificam as operações, reduzem as despesas operacionais e aumentam a produtividade.

4. rolos duros chapeado no cromo
As indústrias de laticínios e farmacêutica empregam rolos cromados duros para fins específicos.

5. tabelas com inclinações
As folhas que são alimentadas em um ângulo específico são suportadas por tabelas de inclinação. Útil para folhas mais longas em particular.

6. Transportadores de correia
O desempenho e a vida útil da máquina aumentam quando as folhas são mais longas porque as correias transportadoras alimentadas tornam a alimentação das folhas simples.

7. Controles para PLCs
Os controladores PLC oferecem precisão e conveniência de uso, reconhecendo quando a manutenção preventiva é necessária para prolongar a vida útil da máquina e maximizar a saída.
