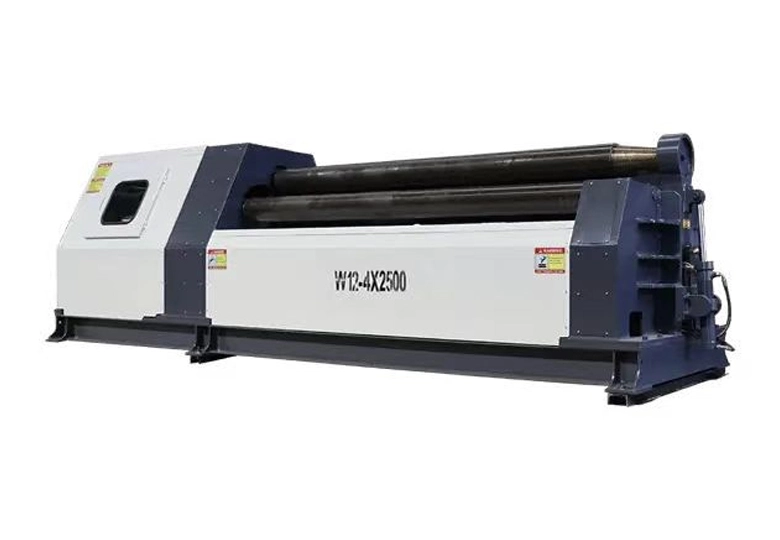

Placa de chapa metálica W12 4-Rolls B

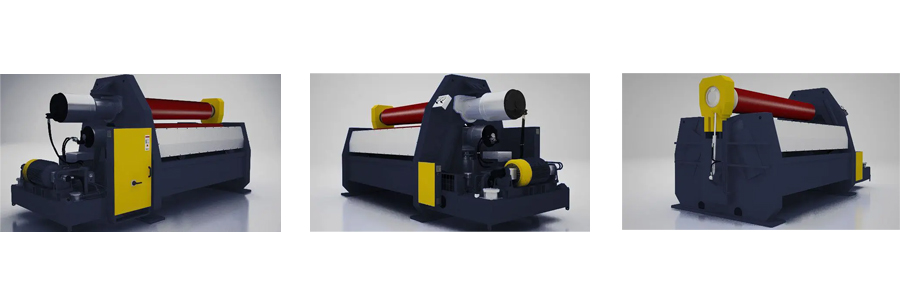

Experiência fácil de usar capacidades de flexão

Nossas máquinas de dobra de chapa metálica de 4 rolos de ponta consomem menos energia e são simples de operar. Ao dobrar placas de aço, verifique se tudo é simples e sem preocupações. Sua infraestrutura de produção pode se beneficiar das máquinas de guia linear da LANGYE de várias maneiras, incluindo despesas de capital reduzidas, precisão de flexão de borda aprimorada, desempenho duradouro e eficiente, e menores despesas operacionais e de manutenção contínuas.

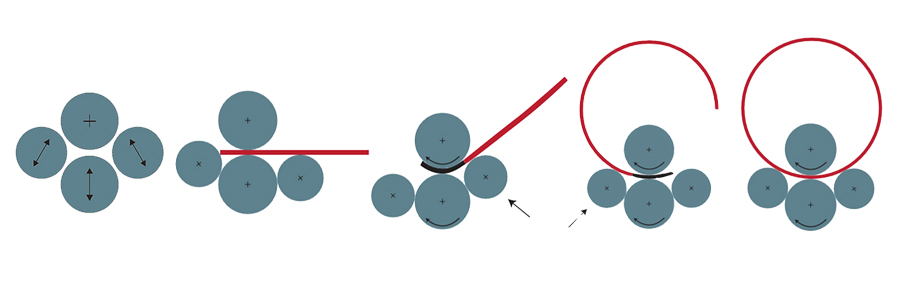

Vantagens do Besign de quatro rolos

Movimento do rolo no design de quatro rolos

Quatro rolos e guias lineares para os rolos laterais são características dessas máquinas de dobra de folhas.
Para construir a carcaça, os rolos laterais se movem ao longo de guias lineares, o rolo inferior viaja verticalmente e o rolo superior permanece fixo.
Engrenagens planetárias com motores hidráulicos acionam os rolos superiores e inferiores.
Para evitar o deslizamento da unidade, as folhas finas precisam de rolos bem espaçados.
Nesse tipo de ação, a posição do rolo inferior exatamente abaixo do rolo superior garante excelente aderência.
As máquinas de quatro rolos são um investimento desejável para a fabricação de tubos e conchas em grande escala devido à alta produtividade das conchas de baixa espessura.

Outras formas não circulares, como conchas ovais e petroleiros, podem ser criadas além dos cones.
A operação CNC também é suportada por esta configuração de rolo.
Para a mesma capacidade de espessura e extensão, o investimento pode ser 20-30% maior do que para máquinas de 3 rolos semelhantes.
As máquinas de dobra de chapas metálicas de 4 rolos da LANGYE oferecem excelente versatilidade e desempenho. Eles são perfeitos para rolamento médio a pesado porque também são bastante precisos e robustos.

Vantagens da máquina de rolamento da placa de LANGYE

Infraestrutura em larga escala
A planta de produção de 16.000 metros quadrados está idealmente situada para nos fornecer acesso rápido a matérias-primas, transporte, mão de obra qualificada, energia e outras infraestruturas em Nanjing, o centro de engenharia da China. Mais de 40 anos de excelência
O desenvolvimento contínuo do produto é a base de nossa fabricação superior. Nós lideramos a indústria em design, qualidade de fabricação, desempenho e valor para o dinheiro por mais de 40 anos. Cada um de nossos projetos é criado internamente, e nós fornecemos a assistência completa. Mais de 2500 máquinas em uso
Na China e no exterior, nós produzimos e colocamos em serviço mais de 2500 equipamentos. Continuamos a apoiar a primeira máquina que vendemos, que ainda está em uso hoje. Mais de 400 clientes recorrentes

Mais de 400 de nossos clientes estão felizes e dedicados. Eles adoram nosso serviço sob demanda e nosso extenso estoque de peças sobressalentes para cada máquina que produzimos, além do desempenho excepcional de nossos equipamentos. Você pode se sentir seguro sabendo que receberá um excelente tratamento.

Paramentos técnicos

* Todas as dimensões estão em milímetros.

* Todas as capacidades são 260 MPA.

Dependendo da sua aplicação e requisitos de alimentação, oferecemos máquinas de velocidade fixa e variável.

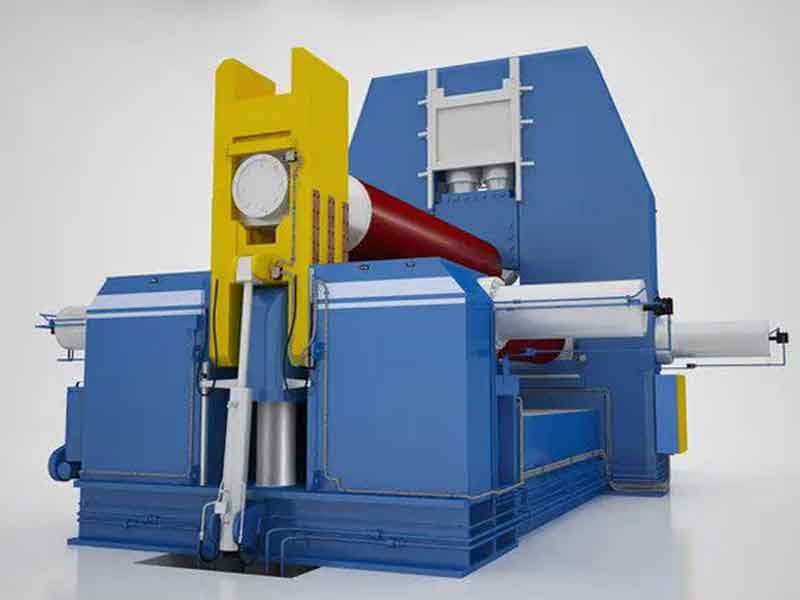

Construa qualidade e benefícios

1. estrutura de aço durável
Chapas de metal pesadas são usadas para criar a construção de aço resistente das máquinas de dobra de chapas de metal da LANGYE. Um chassi robusto em forma de caixa com nervuras de intertravamento e reforço conecta esses quadros. Para permitir o paralelismo de todos os eixos e superfícies de precisão, bem como qualidades de vida útil e precisão essenciais para a máquina, as guias de rolos são fabricadas com um único ponto de referência fixo.

2. rolos para máquinas de dobra de chapas metálicas
A parte mais crucial de nossas máquinas de dobra de chapas metálicas são os rolos. A LANGYE emprega tornos CNC de alta precisão para usinar rolos de aço carbono forjados com o diâmetro certo. Nossos rolos são eficientemente conectados ao sistema de engrenagem planetária por meio de um projeto spline especial. Comparado às conexões soldadas fornecidas por outros fabricantes, este projeto reduz o número de pontos de falha do rolo.

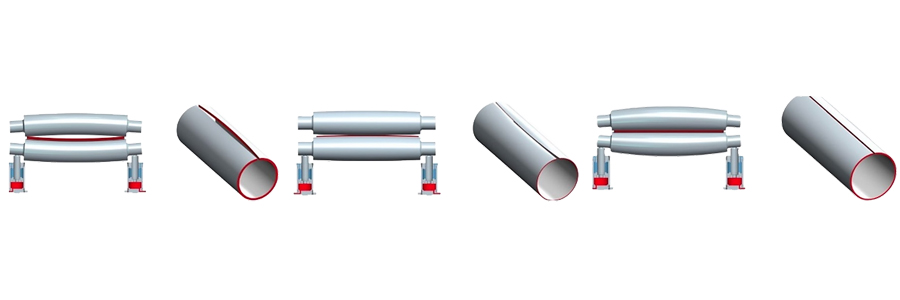

Arco de folha de metal máquina de dobra

Para compensar a deflexão do rolo durante a flexão, nossos rolos são coroados. É possível comprar rolos coroados personalizados em uma variedade de materiais e espessuras.

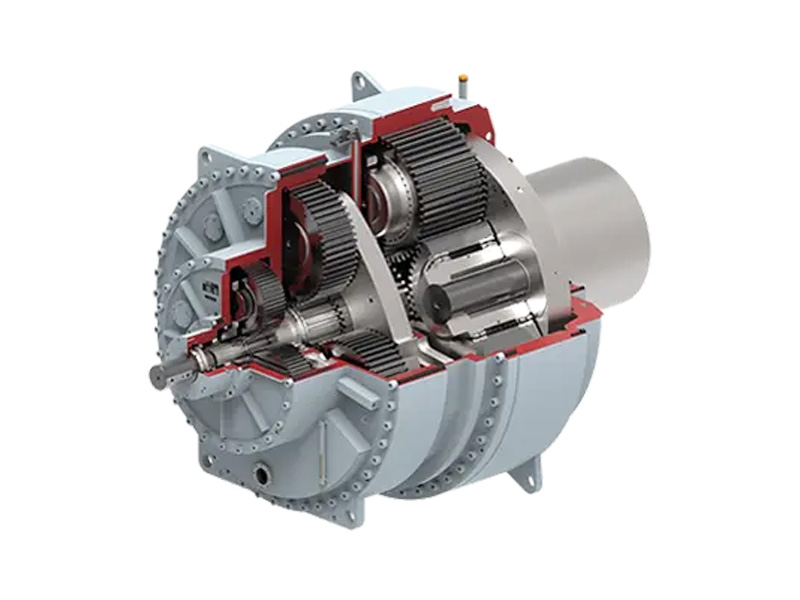

Sistema de engrenagem hidráulica para máquinas de dobra de chapas metálicas

Quando a peça de trabalho enrolada é menor que a espessura máxima, nossas máquinas de dobra de chapa de 4 rolos podem funcionar com menos do que a capacidade total graças a um mecanismo hidráulico, o que garante mais economia de energia.


Nossas máquinas usam o LANGYE Planetary Drive SystemTM incrivelmente eficiente, que reduz a velocidade aumentando o número de estágios de engrenagem e pinhão enquanto remove a perda de energia que vem com sistemas de transmissão robustos.

Benefícios operacionais

Pré-flexão ou pré-fixação
Dependendo da preferência e do nível de habilidade do operador, a flexão da borda pode ser feita antes ou depois do rolamento da concha. É possível rolar e dobrar as placas finas simultaneamente.

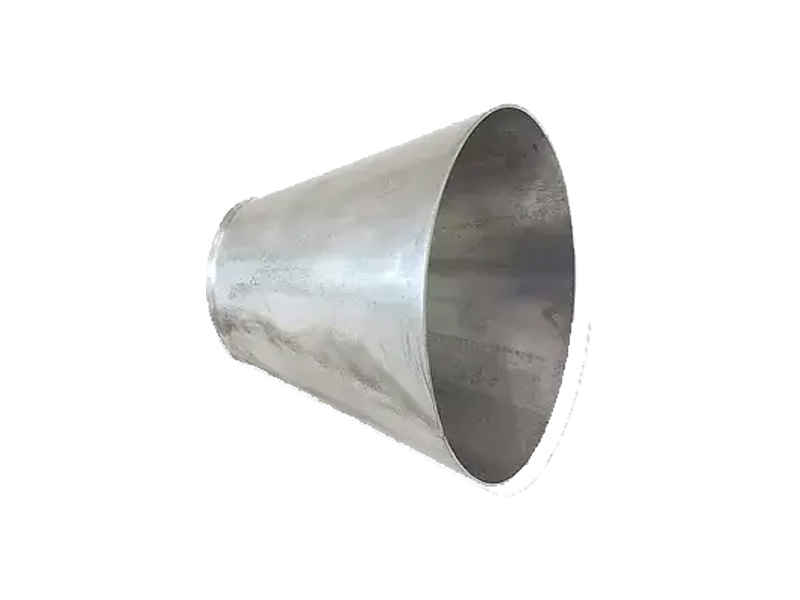

Cone fácil de dobrar

Com a série W12, a flexão do cone é um processo fácil. Para obter a geometria de flexão do cone, o rolo inferior deve ser inclinado. Em certos modelos, um microprocessador eletrônico é responsável por controlar e monitorar isso.


Além disso, nosso sistema de controle garante que, após a flexão, o cone retorne a uma configuração paralela com facilidade e precisão, permitindo a precisão em tarefas repetíveis.

Características adicionais das máquinas de dobra de chapas metálicas

Os seguintes recursos e acessórios extras estão disponíveis a pedido do cliente, além de nossa excelência superior em design e produção.

1. Rolos que são endurecidos por caso
Resiliência e resistência adicionais são oferecidas por ro endurecido por induçãoLls, que têm uma dureza de superfície que varia de 42 a 55 HRC.

2. pacote completo da fabricação para torres do moinho de vento
Consiste em rolos endurecidos, um transportador inclinado, suportes de revestimento central e lateral e recursos PLC/CNC.

3. Suporta para o centro e as conchas laterais
Os apoios Center e Side Shell melhoram a segurança do trabalhador enquanto simplificam as operações, reduzem as despesas operacionais e aumentam a produtividade.

4. rolos duros chapeado no cromo
As indústrias de laticínios e farmacêutica empregam rolos cromados duros para fins específicos.

5. tabelas com inclinações
As folhas que são alimentadas em um ângulo específico são suportadas por tabelas de inclinação. Útil para folhas mais longas em particular.

6. Transportadores de correia
O desempenho e a vida útil da máquina aumentam quando as folhas são mais longas porque as correias transportadoras alimentadas tornam a alimentação das folhas simples.

7. Controles para PLCs
Os controladores PLC oferecem precisão e conveniência de uso, reconhecendo quando a manutenção preventiva é necessária para prolongar a vida útil da máquina e maximizar a saída.
